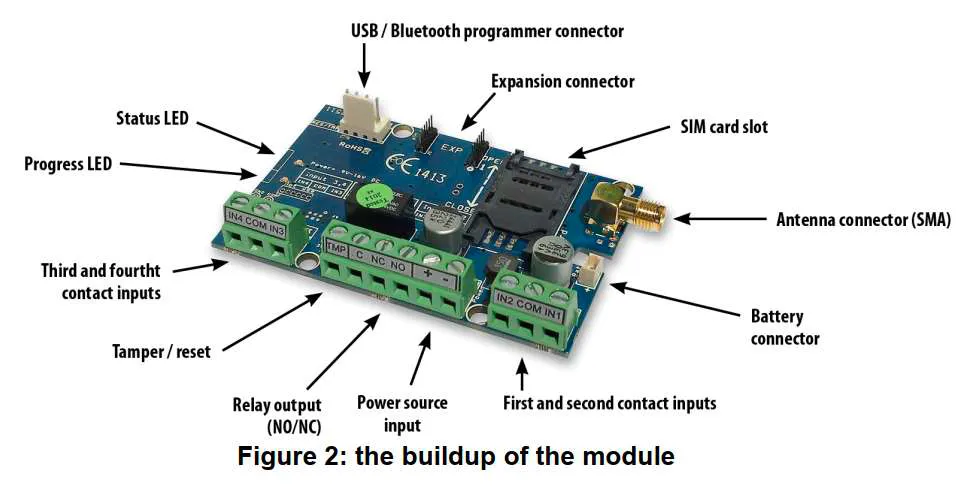

Inkoppling larmsändare Procon 4G

larmsändare Procon 4G

1. Antenn #

  • Anslut SMA-antenn.
  • Vid låg signal (dålig mottagning) kan du använda antenn med högre förstärkning eller ändra antennens position.
  • Placera inte antennen under metallföremål eller elcentraler som kan dämpa signalen.

2. SIM-kort utal PIN-kod men med talkanal #

  • Använd ett SIM-kort som inte har en PIN-kod.
  • Om talmeddelanden ska skickas måste ett SIM-kort med analog talkanal användas (mycket viktigt).

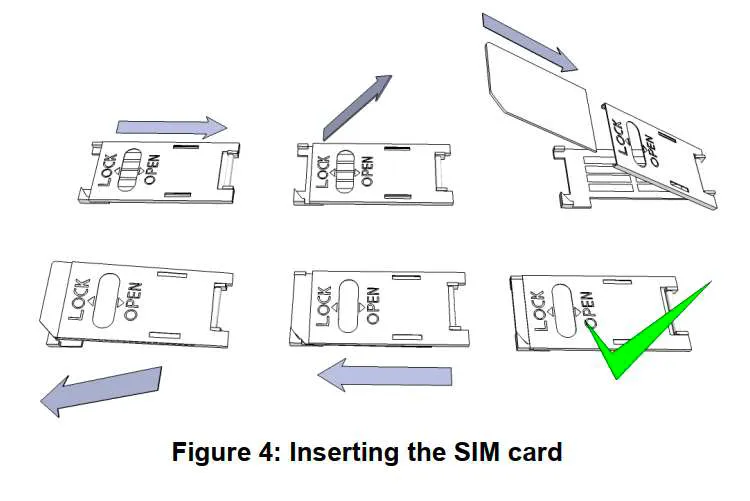

3. Sätt in SIM-kort #

  • Placera SIM-kortet i hållaren.

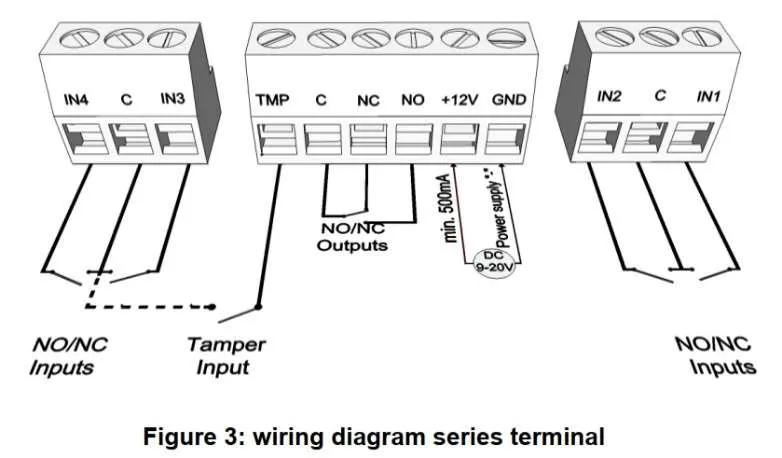

4. Anslutningar #

  • Anslut detektorer och givare till ingångarna.
  • Om utgången ska användas kontrollera korrekt anslutning av reläets skyddsdiod.
  • Inkoppling av spänning 12 VDC, vid 24 VDC använd en konverter
    Tekniska parametrar
    • Driftspänning: 9–20 VDC
    • Strömförbrukning i viloläge: 30 mA
    • Maximal strömförbrukning: 700 mA
    • Reläutgång belastning: max. 20 V / 500 mA

5. Strömförsörjning #

  • Kontrollera att strömförsörjning är tillräcklig (1A) och att polariteten är korrekt.
  • Anslut strömförsörjningen.

6. Batteri (valfritt) #

7. Kontrollera LED-status #

  • Röd LED: tänd vid uppstart och indikerar initiering.

  • Grön LED: blinkar när enheten är online, antal blinkningar visar signalstyrka:
    • 1: Dålig
    • 2–3: Acceptabel
    • 4: Bra
    • 5: Utmärkt
  • Röd + Grön LED samtidigt: felkod
    • 1: Initialisering
    • 2: Fel på GSM-modul
    • 3: SIM ej insatt
    • 4: SIM låst med PIN
    • 10: Modemläge
  • Röd + Grön alternerande blinkningar: reset av tamper-ingång (återställ till fabriksinställning).
